【電池安全】如何有效防止動力電池?zé)崾Э匾l(fā)的災難性后果？

長續航里程和短充電時間對電動汽車（BEV）的用戶來說起著重要作用。這需要具有高性能的鋰離子電池系統。熱失控是此類電池的固有風險，其潛在后果是嚴重的車輛損壞或乘客受傷。

電動汽車的市場接受度在很大程度上取決于性能和車輛成本。動力電池是一個重要的性能驅動因素，也是一個主要的成本貢獻者。因此，在短開發周期內持續提高駕駛性能和降低成本對于市場成功至關重要。

對高續航里程和短充電周期的期望要求電池具有高能量密度，這意味著需要在高性能鎳錳鈷（NMC）電池類型中采用緊湊的電池封裝。這類電池的固有風險是熱失控（TR），這是一種電池在活性物質放熱降解過程中的自熱，導致高溫導電反應氣體通過電池爆噴口爆炸性釋放。當電池溫度超過臨界極限時，會觸發自熱。過熱可能是由內部或外部短路（污染或碰撞）、外部加熱、過度充電或冷卻系統故障引起的。

如果沒有熱防護設計，該事件會讓熱失控電芯的熱氣流向相鄰電池傳導熱量，或由于電弧而點燃導電氣體，從而觸發其他電芯中的熱失控。這種連鎖反應被稱為熱蔓延（TP），這會對電池或車輛造成嚴重?fù)p壞，在最壞的情況下，還會對乘客造成致命后果。熱失控的風險可以通過設計最小化，但不能完全消除。需要一個安全設計來避免熱蔓延及其災難性后果。

Part 1

安全設計及所需零部件

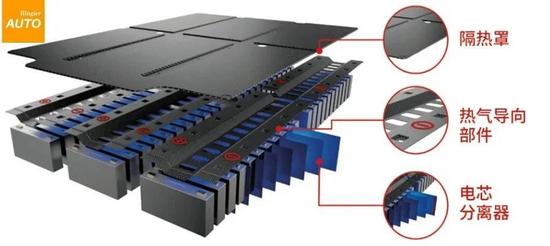

隔熱罩或隔熱板、熱氣導向部件和電芯間隔熱片等耐熱產品提高了電池系統的安全性，如圖1所示。隔熱板通常位于電池爆噴口和電池蓋或電池外殼的其他部分之間，保護它們免受來自熱失控電芯載有顆粒的熱氣流的直接影響。隔熱罩需要承受粒子轟擊產生的機械應力和熱氣產生的熱應力。此外，被保護部件的溫度必須保持在一定限度以下，例如部件熔化溫度，同時還需要絕緣功能。

熱氣導向部件將熱氣（包括導電顆粒）從電池爆噴口引導到非關鍵區域，并且在高壓（HV）部件之間建立電絕緣屏障。這消除了不同電壓電位的高壓端子之間產生電弧的風險。

電芯之間的隔熱片抑制了從一個電芯到相鄰電芯的熱蔓延。除了隔熱功能外，電芯間隔熱片還應能夠補償電池在壽命期間的膨脹，以及充放電過程中的呼吸，同時最大限度地減少電池組上的壓力。分離器確保電池上的壓力保持在循環穩定的最佳范圍內。

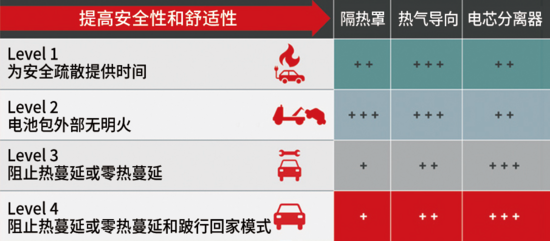

圖2：熱失控的影響和安全部件的重要性

熱失控對乘客和車輛的影響取決于具有一個、兩個或所有上述部件的安全設計的有效性。我們可以定義四個嚴重程度級別，如圖2所示。

● LEVEL 1這一水平為安全疏散乘客提供了足夠的時間。10分鐘（典型時間范圍）內，電池包外不允許有火或煙。具有良好隔熱性能的隔熱罩可保護電池包的機械完整性，有效的氣體引導可在熱鏈?zhǔn)椒磻?yīng)的初始階段防止激發電弧。然而，這最終將導致車輛全損。1級是聯合國第20號全球技術法規（電動汽車安全（EVS））的最低法律要求，許多國家都采用了該法規。

● LEVEL 2熱蔓延被管控，損壞僅限于電池包。乘客有足夠的時間安全疏散；然而，在電池包外部可能會觀察到一些煙霧。具有高隔熱性的改進型電芯間隔熱片中斷了熱鏈?zhǔn)椒磻?yīng)。絕緣隔熱罩以及1級所述的氣體和顆粒導向裝置達到了安全設計。車輛將被拖走進行維修，并且可以更換電池。

● LEVEL 3阻止熱蔓延或零熱蔓延概念可防止熱失控的任何升級。駕駛員將收到電池故障的通知，但不需要疏散。電池之間的高效隔熱消除了熱鏈?zhǔn)椒磻?yīng)。該事件被隔離到一個電芯。因此，隔熱罩和氣體導向的作用會減弱?？梢酝蟿?dòng)車輛修理電池。

● LEVEL 4

除了3級，這里的電池管理系統仍然允許車輛行駛到可以維修電池的位置。

Part 2

工程化安全解決方案

電池系統的概念和設計是多樣化的，這取決于制造商的策略和偏好。它從電池化學成分開始，如磷酸鐵鋰、鎳錳鈷或新型鈉離子電池，以軟包、圓柱、方形等形式組合電池包，包括電芯到模組、電芯到電池包以及電芯車身一體化。每個電池系統都需要一個獨特的安全設計和工程組件相結合。隔熱系統（TIS）是隔熱材料與智能設計的結合。

優秀的熱防護系統的基礎是隔熱材料，即滿足物理、化學和機械性能的工程復合材料。最重要的是高耐熱性，因?yàn)椴牧显跓崾Э厣踔翢崧悠陂g應盡可能長時間保持完整。

優秀解決方案的另一個因素是設計。設計的組件應滿足電池組件的特定安全要求，同時輕便且節省空間。安全設計應該是電池設計的一個組成部分，從開發的早期階段就要考慮。

● 隔熱板隔熱板是由多層材料結合特定的設計理念開發而成的。它們具有高達1400℃的耐高溫性，抵抗熱氣顆粒沖擊的高機械強度，以及良好的隔熱性。材料由耐熱礦物纖維復合材料制成，與其他成份結合用于機械增強。添加隔熱層可實現隔熱性能。在1400℃的火焰溫度下，冷側溫度從1000℃以上降至400℃以下，如圖3所示。量身定制的隔熱板也可以設計有局部隔熱層，用于溫度關鍵區域或高熱影響區域，例如電池壓力爆噴口上方。

圖3：隔熱層將耐熱材料升級為隔熱罩

最薄的隔熱板厚度僅為1.2毫米，可抵抗顆粒沖擊至少15秒，同時將外部溫度限制在400℃以下。典型的低重量材料（如鋁或片狀模塑復合材料）的溫度限制不會被超過。通過加入額外的材料層，提高針對高性能電芯的耐顆粒物沖擊和隔熱性能以及熱蔓延情況下多次爆噴保護。這種隔熱板的隔熱性能如圖3所示。因此，這些隔熱板超過了各種類型電池配置的要求。該材料可以三維成型，以生產整片式隔熱板。它可以遵循外殼的輪廓，以最大限度地?cái)U(kuò)大覆蓋范圍，保護所有關鍵區域，并使其能夠緊密集成到現有架構中。

● 可控的熱氣導向

負責熱氣導向的組件在爆噴單元熱氣流導向方面起著至關重要的作用。它們的主要功能是通過防止導電粒子到達關鍵部件和區域來保護它們。關鍵區域包括帶電、非絕緣表面及其之間的空間。熱氣導向產品通過疏導導電的氣流來實現這一點，該產品在提供熱阻保護的同時建立了電絕緣屏障。

為了獲得有效的性能，用于熱氣導向元件的材料必須耐熱到能夠承受熱氣流的程度，同時還需要電絕緣性能和機械穩定性。這確保了在TR事件期間有足夠的通道保持完整性。理想的選擇是改性多層材料復合，與用于隔熱板的材料類似。

然而，關鍵在于熱氣導向結構內熱氣體入口的設計。當電池完好無損時，這些開口必須保持關閉，但在爆噴事件中必須立即打開。為了滿足這一要求，特殊配置的機械結構覆蓋了爆噴口，并且僅在熱失控事件時觸發。觸發開啟機構可以根據高溫、爆噴壓力或兩者的組合進行設計，如圖4所示。機械壓力觸發可以通過熱氣導向部件中的預定斷裂點來實現；觸發壓力可以通過斷裂點的強度來調節。由熱敏膜保持關閉的開口是熱觸發的，其觸發溫度取決于膜材料。

壓力觸發打開機械結構可以有效地直接放置在電池爆噴口上方，以攔截初始?xì)怏w脈沖。相比之下，溫度觸發的打開機械結構可用于爆噴位置不太可預測的軟包電池。這種自適應方法允許定制系統特性，以匹配特定類型的電池單元及其爆噴行為。

● 電芯間隔熱片電芯間隔熱片主要阻止從一個電芯到相鄰電芯的熱傳遞。阻止熱蔓延或零熱蔓延概念要求電芯的溫度不應超過100℃；這是觸發熱失控的溫度。先進的電芯隔熱片具有彈性特性，可以補償電芯呼吸和電芯膨脹，以及電芯組的組裝公差。所需的熱和機械性能無法僅通過云母復合材料、氣凝膠羊毛或泡棉等分散材料來實現，需要一個配套的設計組件來實現薄電芯間的隔熱。

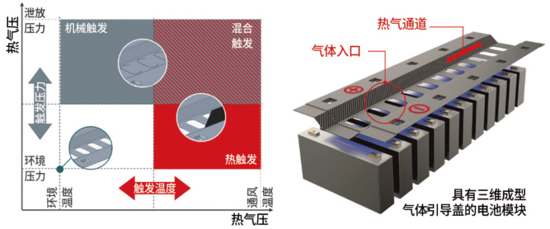

圖4：熱氣疏導元件爆噴口的觸發選項

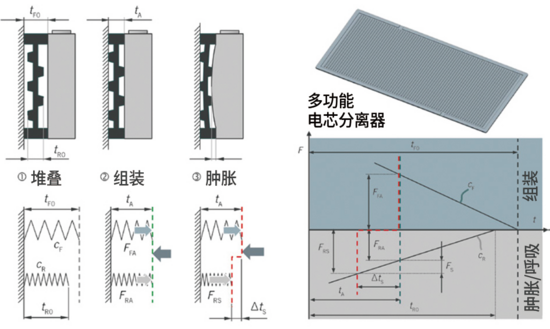

圖5：多功能電芯間隔熱片的機械模型

先進的電芯間隔熱片設計提供了兩個具有不同彈性特性的區域，如圖5所示。由彈性體材料制成的實心框架補償了電池堆在組裝到模組或電池組中時的尺寸公差；肋骨結構在中心提供較低的彈性以補償腫脹/呼吸。該概念允許對實心框架和肋結構進行獨立的尺寸調整，從而使彈性特性能夠適應裝配情況和單元特性，如圖5中的機械模型所示。

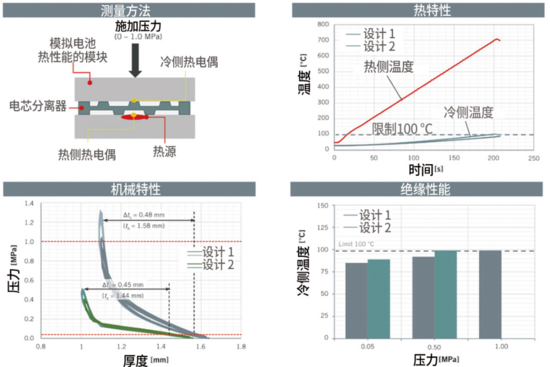

圖6：多功能電芯間隔熱片的熱和機械特性

圖6展示了具有不同肋部設計的兩個樣品的熱和機械特性的結果。隔熱性能幾乎相同：盡管熱側的溫度在200秒內從環境溫度升高到700℃，但兩個樣品都將冷側的溫度限制在<100℃。兩種設計都允許在對電池循環穩定性至關重要的典型壓力限制下壓縮至少0.45毫米（最小0.05兆帕，最大1兆帕）。組裝厚度在1.4至1.6毫米之間，這意味著壓縮性超過30%。

然而，機械特性明顯不同：設計1的壓力-厚度梯度大約是設計2的兩倍。設計1比設計2“更難”。在1.8至2.0毫米的較大隔熱片厚度下，壓縮性可能會增加50%以上。
