動力電池包技術：電動汽車及動力電池包EMC設計與開發引言：EMC是不是玄學？！

動力電池包在充放電過程中會產生高頻電流波動，并通過電源線、信號線或空間輻射形成傳導干擾和輻射干擾。例如，高壓繼電器開關時的電弧放電可能引發脈沖干擾，而電池管理系統的信號采集線路若未合理屏蔽，則易受外部電磁場影響，導致數據失真甚至系統宕機。

• 傳導干擾：通過低壓電源線或高壓母線傳播，影響車載電子設備（如儀表盤、ADAS系統）的正常運行。

• 輻射干擾：高頻電磁波通過電池包外殼縫隙泄漏，干擾車載通信系統（如5G、V2X）。

• 靜電放電（ESD）：維修或充電過程中的靜電積累可能擊穿電池包內部電路，造成不可逆損傷。

• 電路優化

• 布局設計：將高頻電路（如BMS時鐘信號）遠離I/O接口，并采用雙絞線或屏蔽線降低輻射。

• 濾波技術：在電源線、信號線中增加π型濾波電路，抑制高頻噪聲（如寧德時代CTP3.0方案采用蜂窩鋁板集成濾波模塊）。

• 屏蔽與接地

• 全包覆金屬屏蔽：采用鋁合金箱體，接縫處使用導電泡棉或金屬簧片確保電磁密封性（要求屏蔽效能≥60dB）。

• 分層接地策略：高壓系統單點接地，低壓系統多點接地，避免公共阻抗耦合。

• 材料創新

• 高導熱絕緣材料：如氣凝膠用于模組間隔熱，同時降低電磁耦合效應。

• 輕量化復合材料：碳纖維增強塑料（CFRP）替代部分金屬結構，兼顧輕量化與EMC性能。

• 碰撞防護

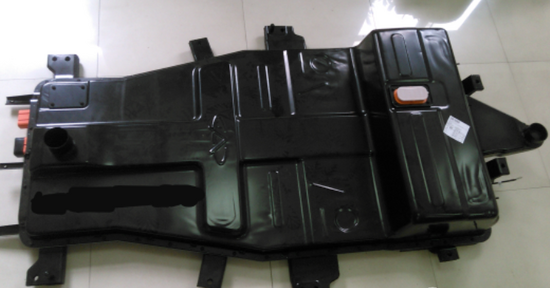

• 底部球擊防護：采用高強度鋼或鋁合金底板，搭配蜂窩鋁結構吸能設計，抗沖擊強度需≥400kN/m（特斯拉Structural Battery方案）。

• 側碰防護：三角形鏤空梁結構（如比亞迪刀片電池包）可提升側向剛度30%以上。

• 輕量化技術

• 拓?fù)鋬?yōu)化：通過有限元分析（如Ansys LS-DYNA）減少非承載區材料，某車型電池包質量從63.23kg降至39.41kg，減重37.5%。

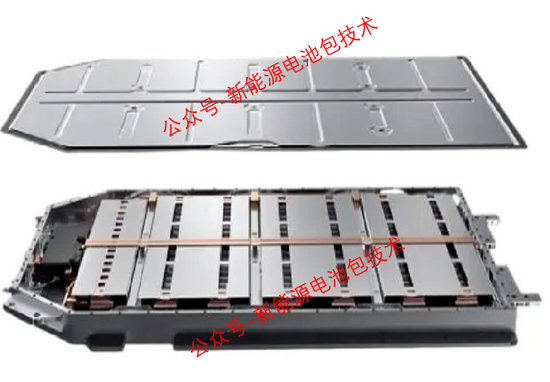

• 一體化鑄造：特斯拉4680電池包采用壓鑄鋁箱體，零件數量減少70%，體積利用率達72%。

• 液冷技術

• 流道設計：兩進兩出串聯式流道（如某優化案例）可將液冷板溫差控制在2℃以內。

• 相變材料（PCM）：石蠟基復合材料用于模組間填充，吸熱效率提升40%。

• 熱失控防護

• 定向泄壓：電芯頂部設置泄壓閥，配合陶瓷化硅膠隔熱層，將熱蔓延時間從國標5分鐘延長至15分鐘。

• 高壓線束布局

• 分層布線：高壓線束與信號線束分層走線，間距≥50mm，降低串?dāng)_風險。

• 屏蔽處理：高壓接插件集成360°屏蔽環，屏蔽效能≥90dB。

• BMS設計

• 冗余采樣：雙ADC采集電芯電壓，誤差≤±1mV。

• 主動均衡：采用電感式均衡電路，均衡電流≥2A，提升電池包循環壽命20%。

• IP67防護：箱體接縫處采用氟橡膠密封圈，并通過氦氣檢漏驗證（泄漏率≤0.5Pa·m3/s）。

• 防腐設計：6061-T6鋁合金箱體表面陽極氧化處理，耐鹽霧時間≥1000小時。

• 規劃階段：基于整車VTS（車輛技術規范）定義EMC目標，如輻射發射限值≤30dBμV/m（30MHz-1GHz）。

• 架構布局

• “面-點-線”策略：以車身作為參考地，關鍵部件（如BMS、DC/DC）就近接地，線纜走向避免交叉。

• 高壓部件布局：電機控制器與電池包間距≥300mm，降低磁場耦合。

• 測試驗證

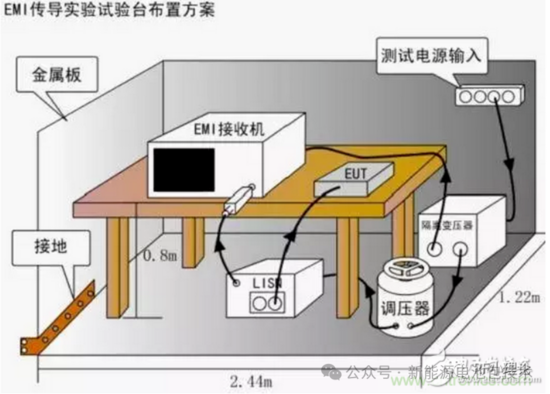

• 零部件級測試：依據ISO 11452-2（輻射抗擾度）、ISO 10605（靜電放電）等標準。

• 整車級測試：10米法電波暗室中驗證全頻段EMC性能。

• 需求定義：根據續航目標（如700km）反推電池容量（≥100kWh），并確定快充能力（4C充電至80% SOC≤15分鐘）。

• 電芯選型

• 三元鋰電池：能量密度≥250Wh/kg（如寧德時代NCM 811），適用于高端車型。

• 磷酸鐵鋰：循環壽命≥4000次（如比亞迪刀片電池），主打性價比。

• 模塊化設計

• CTP技術：取消模組，電芯直接集成（如麒麟電池體積利用率達72%）。

• CTC技術：電芯-底盤一體化（特斯拉4680方案），系統成本降低15%。

• 4680電芯+Structural Pack

• 無極耳設計：降低內阻50%，減少高頻電流波動。

• 箱體屏蔽：一體壓鑄鋁外殼+導電涂層，輻射發射降低20dB。

• BMS革新：采用分布式采集板，信號傳輸距離縮短60%，抗干擾能力提升。

• 長電芯布局：LFP電芯長度1.2m，通過陣列排布形成天然電磁屏蔽層。

• 液冷板集成：冷板與電芯間填充導熱結構膠，溫差≤3℃，同時抑制局部熱點引發的電磁噪聲。

• 蜂窩鋁板技術：兼具結構支撐與EMC濾波功能，系統能量密度提升10%。

• 智能BMS：實時監測電芯阻抗頻譜，預測EMC風險并動態調整充放電策略。

• AI仿真驅動：基于機器學習預測干擾路徑，優化布局（如ANSYS HFSS AI模塊可將仿真時間縮短70%）。

• 動態抗擾技術：BMS根據實時電磁環境調整采樣頻率，提升信噪比。

• 固態電解質：消除液態電解液的揮發風險，同時降低高頻漏電流。

• 干法電極工藝：特斯拉4680產線能耗降低30%，減少工藝電磁污染。

• 法規升級：歐盟新電池法案要求全生命周期碳足跡追蹤，推動EMC設計與環保指標融合。

• 車-樁-網協同：V2G（車輛到電網）模式下，電池包需滿足雙向充放電EMC要求（如CHArge de France標準）。

從結構設計到系統集成，從測試驗證到量產落地，動力電池包的EMC開發是一場多學科交叉的復雜戰役。唯有將電磁兼容性融入產品基因，才能在新能源汽車的激烈競爭中占據高地。未來，隨著智能化、輕量化、高電壓平臺的演進，EMC技術將持續突破邊界，為電動汽車的“心臟”注入更強大的生命力。
