【800V熱管理】汽車800V系統技術詳解及電池快充冷卻

800V高壓系統正以“技術核彈”的姿態重塑電動汽車行業。它不僅將充電時間壓縮至燃油車加油的級別，更通過熱管理、材料與系統協同的顛覆性創新，突破續航與安全的雙重瓶頸。

品牌

技術特點進展

自主品牌

BYD（比亞迪）

平臺3.0800V高壓充電，分鐘續航150公里

自主品牌

極氪

SEA浩瀚智能進化體驗架構，800V電壓平臺，360kW超級快充

自主品牌

嵐圖

800V高壓快充系統，350kW超級快充，10分鐘行駛400公里

自主品牌

廣汽埃安

880V高電壓平臺，480kW充電功率

自主品牌

極狐

360kW超充站，一線城市24座專屬站和16座目的地站

自主品牌

長安

800V電驅平臺，10分鐘續航200km

自主品牌

長城（沙龍）

800V超級快充，600A峰值電流，10分鐘續航401公里

海外合資

保時捷

Taycan支持800V

海外合資

大眾

Project Trinity新平臺支持800V

海外合資

奔馳

MMA架構，支持800V超充

海外合資

奧迪

PPE平臺，800V電壓，270kW直流充電峰值功率

造車新勢力

理想

純電車型800V架構，10-15分鐘充電

造車新勢力

小鵬

G9車型800V高壓碳化硅平臺

展望未來，800V系統有望成為電動汽車的標配技術。

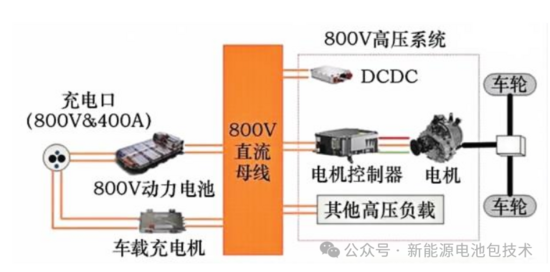

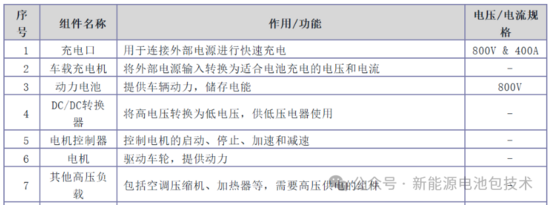

800V系統通過電壓平臺升級，實現能量傳輸效率與功率密度的躍升：

• 充電效率革命：在800V/500A條件下，充電功率可達400kW，較400V系統提升3倍以上。以極氪007為例，搭載800V金磚電池可實現“充電5分鐘，續航240公里”的超充能力。

• 能耗優化：高壓架構使線束截面積減少50%，銅用量降低30%，整車減重約15kg，能量損耗降低40%。

• 性能突破：碳化硅（SiC）功率器件替代傳統IGBT，使電驅系統效率提升5%，峰值功率密度達2.8kW/kg，助力百公里加速進入2秒級。

目前主流車企采用三種技術路線：

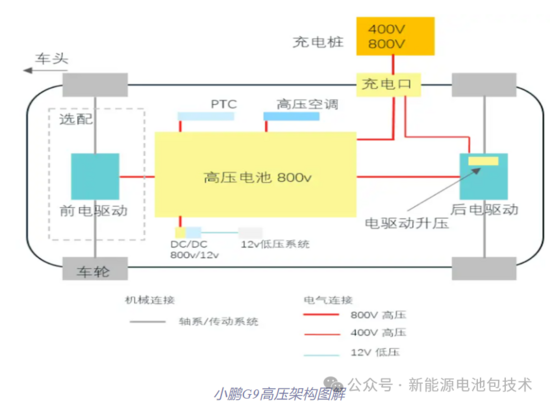

全域800V架構（如小鵬G9）：電池、電機、電控全系高壓化，最高效率達95%，但需全面升級SiC器件與絕緣系統。

雙域混壓架構（如保時捷Taycan）：動力系統800V，低壓電器400V，通過雙向DCDC轉換實現兼容，成本降低20%但存在能量轉換損耗。

智能串并聯架構（如現代E-GMP）：電池組支持400V/800V靈活切換，兼容現有充電樁，熱管理系統需應對復雜工況。

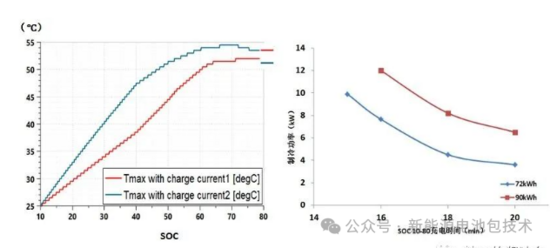

4C超充模式下，電池發熱量呈指數級增長：

• 熱源激增：以72kWh電池包為例，4C充電時瞬時產熱達12kW，相當于同時開啟6臺家用空調。若未及時散熱，電芯溫差超過5℃將觸發析鋰，循環壽命衰減30%。

• 材料極限：石墨負極在快充時鋰離子嵌入速度受限，局部電位降至0V以下導致析鋰，磷酸鐵鋰（LFP）體系尤甚。

現有方案面臨三大矛盾：

散熱效率與空間矛盾：傳統底部液冷板換熱系數僅200-300W/(m2·K)，無法滿足4C快充的8kW級散熱需求。

能耗與續航矛盾：PTC加熱在-20℃環境需消耗3kW功率，導致續航縮水25%。

成本與性能矛盾：浸沒式冷卻雖將換熱系數提升至5000W/(m2·K)，但冷卻液成本高達200/L，且需重構電池包密封結構。

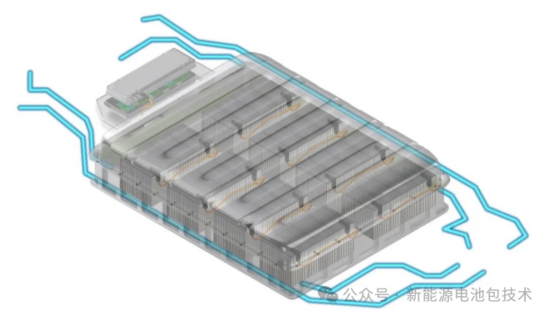

多冷板立體散熱

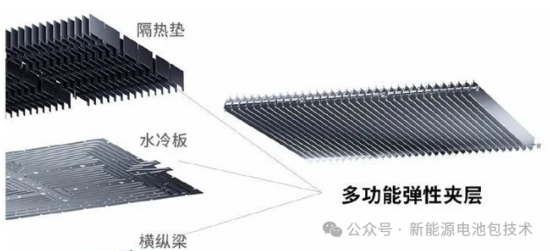

• 麒麟電池：將水冷板嵌入電芯大面，換熱面積擴大6倍，4C快充時電芯溫差控制在1℃以內，熱失控預警時間延長3倍。

• 蜂巢龍鱗甲電池：上下雙冷板設計，配合石墨烯導熱墊片，散熱效率提升400%，支持6C超充。

浸沒式相變冷卻奔馳AMG高性能電池采用氟化液浸沒方案：

• 直接接觸換熱：冷卻液直接包裹電芯，換熱系數達傳統液冷的25倍，峰值散熱能力10kW。

• 安全冗余設計：全密封箱體+爆破閥+多級絕緣，實現熱失控氣體定向排放，燃爆概率降低90%。

直冷技術迭代寶馬iX采用CO?直冷系統：

• 相變潛熱利用：制冷劑在冷板內氣化吸熱，換熱效率較液冷提升50%，-30℃環境下電池加熱速度提升3倍。

• 系統集成創新：取消獨立Chiller部件，重量減輕30%，能耗降低15%。

小鵬X-HP 3.0系統展現三大能力：

多熱源協同：回收電機、電控、芯片廢熱，制熱能效比（COP）達4.0，較傳統PTC節能60%。

場景化溫控：開發300+控制模式，如“極速升溫”模式下15分鐘艙溫提升25.7℃，“動態節能”模式降低12%能耗。

壽命預測模型：基于電芯健康度（SOH）實時調整冷卻策略，使電池循環壽命延長至3000次以上。

SiC MOSFET在800V系統中的雙重價值：

• 損耗控制：開關頻率提升至100kHz，導通損耗降低70%，電驅系統發熱量減少40%。

• 熱管理簡化：耐溫能力達200℃以上，允許冷卻系統工作溫度提升20℃，水泵功耗降低50%。

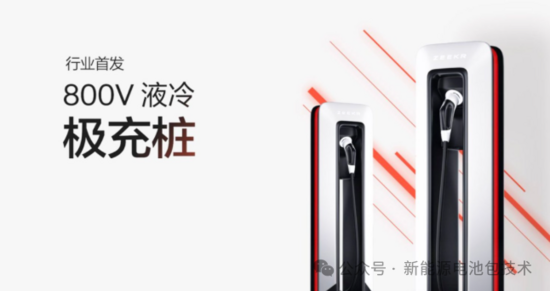

極氪800V極充樁的三大黑科技：

液冷槍線：線纜直徑縮減至25mm，重量僅2.3kg，支持500A電流傳輸且溫升不超過15℃。

樁端預冷：充電前對電池包進行液冷預降溫，使電芯起始溫度降低10℃，峰值功率維持時間延長35%。

智能功率分配：根據電網負荷動態調整輸出，在-30℃極寒環境下仍可保持“1秒1公里”補能速度。

固態電解質：消除液態電解液揮發風險，工作溫度范圍拓寬至-40~150℃。

納米硅負極：比容量提升至2000mAh/g，配合預鋰化技術解決快充膨脹難題。

氣凝膠隔熱：5mm厚度即可阻隔1000℃熱失控蔓延，重量較傳統云母片降低80%。

全域熱流體力場：將電池、電機、座艙熱管理整合為統一回路，能耗再降20%。

氫燃料電池協同：利用燃料電池廢熱為電池加熱，-30℃冷啟動時間縮短至5分鐘。

太空級相變材料：借鑒衛星熱控技術，開發熔點可調合金，實現無源熱管理。

從多冷板立體散熱到浸沒式相變冷卻，從碳化硅器件到智能算法，800V系統的每一次突破都伴隨著熱管理的革命。這場技術競賽的本質，是對能量、空間與安全三角關系的極致平衡。當“充電5分鐘，續航500公里”成為現實，熱管理已從幕后走向臺前，成為定義下一代電動車競爭力的核心維度。
