76.4米×76.4米×43米！漢南長江大橋北錨碇沉井首次下沉

5月15日

由武漢城發集團所屬交投集團

漢南橋公司投資建設

中鐵大橋局承建的

漢南長江大橋

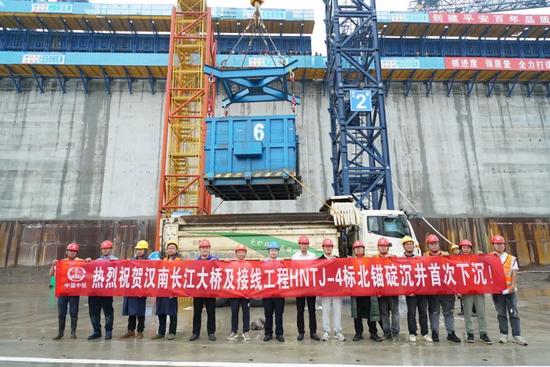

北岸錨碇沉井基礎啟動首次下沉

漢南長江大橋

是武漢第13座長江大橋

也是武漢都市圈環線高速公路的

重要組成部分

大橋設計為

主跨為1600米雙塔單跨鋼箱梁懸索橋

按雙向八車道高速公路標準建設

設計時速120公里

是湖北省最大跨徑的

雙主纜八車道懸索橋

錨碇是一座大橋的“基石”

也是“定海神針”

由沉井和錨體組成

它承擔著固定橋梁纜索的巨大拉力

大型沉井能夠提供足夠的重量

確保錨碇的穩固

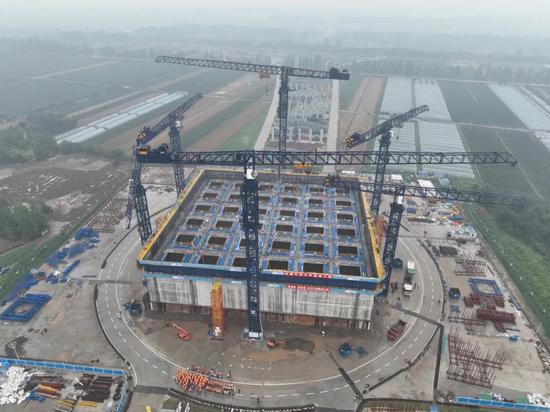

漢南長江大橋錨碇

采用整體式沉井基礎

平面尺寸為76.4米×76.4米

相當于14個籃球場大小

結構總高43米

相當于15層樓高

豎向分8節

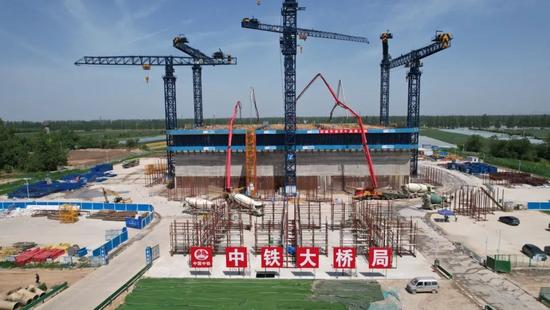

漢南長江大橋北岸沉井基礎

分兩次接高三次下沉

首次接高沉井第1~4節段至21.5米

首次取土下沉19米

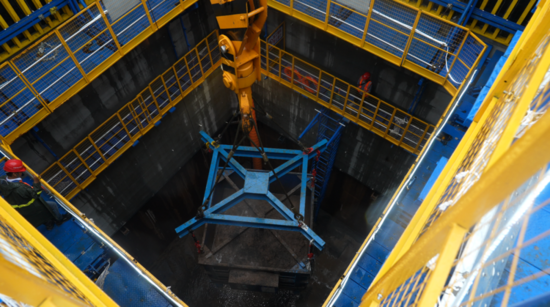

取土總體采用塔吊

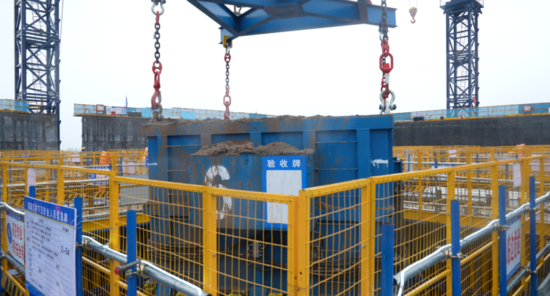

配合小型挖掘機及出渣箱取土

分區均勻取土方式

降排水下沉過程為“田字形”支撐

以臨時加固沉井地基

作為沉井基礎首次接高基礎面

用于拼裝鋼殼沉井

與第2~4節混凝土沉井施工

利用防滲墻隔離防護長江干堤

且將沉井基礎下沉區域

水體與外部水體隔開

降低施工區域水位

技術難度大

為保證沉井的順利下沉

項目團隊及大橋局設計分公司

開展了深入的方案研究和比選

實現了下沉方案安全性

科學性和經濟性的統一

項目團隊還應用

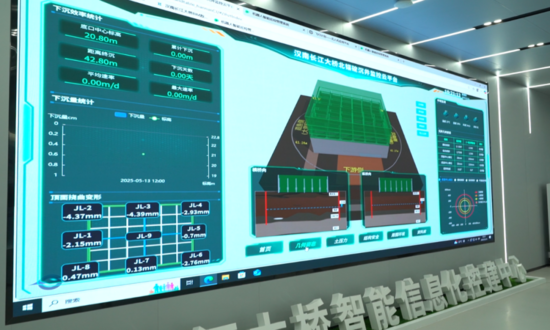

沉井基礎施工全過程監控系統

實時調控地下水位

指令取土位置與深度

監控沉井刃腳端部土壓力

結構應力、幾何姿態

及周邊環境等關鍵參數

確保施工過程中

沉井結構安全與姿態平穩

漢南長江大橋

作為全線重點控制性工程

建成后對落實國家戰略

發揮交通先導作用

完善區域高速公路網體系結構

優化長江過江通道布局

引領武漢城市圈同城化發展

具有重要意義
