混凝土工程混凝土深層裂縫

11混凝土深層裂縫（含貫穿縫）

11.1 表現(xiàn)形式 厚大體積混凝土出現(xiàn)縱向或橫向裂縫，墩墻結(jié)構(gòu)混凝土出現(xiàn)有規(guī)則的豎向裂縫，以貫穿性裂縫居多。

11.2　產(chǎn)生原因 大體積混凝土裂縫產(chǎn)生的原因很多，至今仍是世界范圍專家、學(xué)者和工程技術(shù)人員研究的熱門話題。主要有：水泥水化熱，約束條件，環(huán)境溫度和混凝土的收縮變形特性等。

11.3　防治措施 (1)科學(xué)研究和大量工程實(shí)踐證明，防止混凝土裂縫需采取綜合措施。主要是：優(yōu)化混凝土配合比，提高混凝土性能，縮小混凝土內(nèi)外溫差，改善結(jié)構(gòu)約束條件，加強(qiáng)混凝土施工質(zhì)量控制和養(yǎng)護(hù)等。主要有以下幾方面的施工措施：①嚴(yán)格控制骨料的質(zhì)量，優(yōu)化混凝土配合比嚴(yán)格控制碎石、黃砂的質(zhì)量，采用細(xì)度模數(shù)為2.4–3.0的中粗砂，碎石采用5～16.5mm，16.5～31.5mm二級(jí)配，優(yōu)化混凝土骨料級(jí)配，盡可能減少砂、石的空隙，降低膠凝材料用量和砂率，達(dá)到減少混凝土自身收縮。砂、石的含泥量嚴(yán)格控制在規(guī)定的允許范圍內(nèi)，嚴(yán)禁含泥塊。優(yōu)化混凝土配合比，在滿足混凝土強(qiáng)度、耐久性及和易性的前提下，摻入粉煤灰和高效減水劑等，降低水膠比，改善混凝土的和易性，提高混凝土的可泵性，減少單位水泥用量，降低水化熱，延緩混凝土水化熱峰值時(shí)間等。混凝土中摻入抗裂纖維，（注：摻入纖維的品種和數(shù)量一般是由設(shè)計(jì)或產(chǎn)品說(shuō)明書等確定的，有多種品種、不同摻量。并不是施工的工藝措施，所以最好只說(shuō)摻入抗裂纖維，其品種和摻入量根據(jù)設(shè)計(jì)或試驗(yàn)確定，比較合適。）以提高混凝土的抗裂性能。 嚴(yán)格控制混凝土拌和的加水量，在澆筑過(guò)程中加強(qiáng)混凝土拌和，勤測(cè)混凝土的坍落度，防止混凝土坍落度過(guò)大造成表面干縮裂縫，混凝土的坍落度宜控制在10±2cm以內(nèi)；②控制混凝土入倉(cāng)溫度根據(jù)現(xiàn)場(chǎng)實(shí)際條件，采取以下措施控制混凝土入倉(cāng)溫度：1. 夏季澆筑時(shí)盡量避開高溫天氣，并安排在陰天和夜晚開始澆筑，以達(dá)到控制混凝土澆筑溫度的目的。冬季澆筑時(shí)盡量安排在中午開倉(cāng)。2.夏季混凝土拌和用水采用地下水，必要時(shí)加入冰塊，以降低混凝土的入倉(cāng)溫度。冬季混凝土拌和用水采用地下水，并采取加熱措施，提高混凝土的入倉(cāng)溫度。3.將骨料堆高，在混凝土澆筑時(shí)，盡量取用下層骨料，控制骨料溫度。4.夏季給水泥罐、粉煤灰罐、砂石料場(chǎng)、澆筑倉(cāng)面等搭設(shè)涼棚，采用遮陽(yáng)網(wǎng)覆蓋倉(cāng)面，減少陽(yáng)光直接照射，粗骨料可采用深井水淋灑，降低骨料溫度。冬季水泥罐、粉煤灰罐、砂石料場(chǎng)、澆筑倉(cāng)面等搭設(shè)保溫棚，以提高骨料溫度。5.夏天為了降低混凝土的內(nèi)部溫度，可在流道內(nèi)部布置循環(huán)冷卻水管，用聚乙烯高強(qiáng)鋼絲內(nèi)襯塑料管作為進(jìn)、出水流道混凝土的冷卻水管，并安排專人控制。冬季可在澆筑倉(cāng)面增加加熱措施，提高混凝土澆筑倉(cāng)面溫度。③加強(qiáng)混凝土的養(yǎng)護(hù)1、大體積混凝土澆搗完畢后，初凝前用長(zhǎng)刮尺刮平，及時(shí)用木抹子將混凝土表面拍實(shí)并搓毛兩遍以上，防止產(chǎn)生表面收縮裂縫，最后根據(jù)不同部位要求進(jìn)行壓光。2、混凝土澆筑完成以后，頂板面層采用1層塑料薄膜、1層土工布等覆蓋進(jìn)行保濕、保溫養(yǎng)護(hù)。流道進(jìn)口用土工布封閉，以防串風(fēng)，減小混凝土內(nèi)水分散失。3、嚴(yán)格控制拆模時(shí)間，在混凝土內(nèi)部溫度逐步降低并與外部最低氣溫相差20℃以內(nèi)并且養(yǎng)護(hù)不少于14d（粉煤灰混凝土養(yǎng)護(hù)不少于21 d）才能拆除流道模板；墩墻模板在混凝土內(nèi)部溫度逐步降低并與外部最低氣溫相差20℃以內(nèi)方可拆模，拆模后同步對(duì)混凝土側(cè)面懸掛1層土工布起到保溫保濕工作。④改善混凝土的約束條件1、對(duì)泵站站身進(jìn)行合理的分層，減輕新舊混凝土的約束作用，減少約束范圍；2、合理的安排施工工序，縮短施工分層之間的混凝土澆筑時(shí)間，快速、均勻、薄層上升，以減輕混凝土的約束作用。 (2)裂縫修補(bǔ)需針對(duì)不同情況制定專項(xiàng)方案。注：混凝土裂縫的處理。1、檢查裂縫縫長(zhǎng)、縫寬、縫深，觀察裂縫變化情況；2、分析裂縫產(chǎn)生的原因及裂縫的性質(zhì)，是受力裂縫還是溫度裂縫、約束裂縫等；是表層裂縫還是深層裂縫、貫穿縫。3、受力裂縫要進(jìn)行結(jié)構(gòu)加固處理；溫度縫等可采取灌漿處理（無(wú)水裂縫可用環(huán)氧材料、有水或活動(dòng)縫用聚胺脂等柔性材料灌漿）。

12 表面起灰　

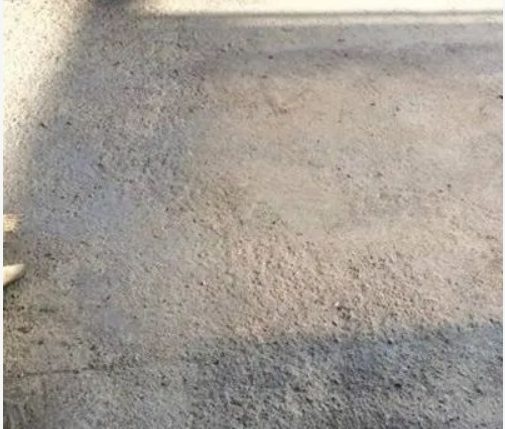

12.1 表現(xiàn)形式 砂漿和粗骨料相脫離，以表面起灰，骨料裸露為特征。

12.2　產(chǎn)生原因 由于混凝土混合物水膠比太大，離析，泌水嚴(yán)重，粘聚性、保水性差，加上養(yǎng)護(hù)溫度低，水泥水化趨于停止，混凝土水分迅速外離，導(dǎo)致表面起灰。

12.3　防治措施 嚴(yán)格控制水膠比，延長(zhǎng)混凝土混合物攪拌時(shí)間，表面覆蓋塑料薄膜保水 。

13 表面云彩斑　

13.1 表現(xiàn)形式 墩墻結(jié)構(gòu)混凝土立面大致水平向波浪狀色斑，嚴(yán)重的會(huì)有疑似冷縫，以及墩墻表面出現(xiàn)水波紋或堅(jiān)向細(xì)小的露砂現(xiàn)象。

13.2　產(chǎn)生原因 混凝土混合物水膠比大，振搗棒平倉(cāng)，或振搗時(shí)間偏長(zhǎng)石子下沉，上部水泥砂漿中深顏色細(xì)顆粒多，混凝土已開始（或?qū)⒁_始）初凝；新上批次混凝土沒(méi)有或已無(wú)法與深顏色細(xì)顆粒多的水泥砂漿充分振搗拌和。導(dǎo)致先后兩個(gè)批次混凝土接觸面或接觸面一定范圍與其它部位有明顯色差?；炷翝仓^(guò)程中泌水現(xiàn)象較重，未及時(shí)排除，上層混凝土覆蓋后如出現(xiàn)過(guò)振現(xiàn)象，側(cè)面易形成水波紋，少量水份沿模板面形成堅(jiān)向通道并帶走部分膠凝材料，進(jìn)而堅(jiān)向細(xì)小的露砂現(xiàn)象。

13.3　防治措施 (1)優(yōu)化并嚴(yán)格控制混凝土配合比，降低水膠比，防止出現(xiàn)泌水現(xiàn)象，一旦出現(xiàn)應(yīng)及時(shí)排除。(2)適當(dāng)增加漏筒，嚴(yán)禁振搗器平倉(cāng)，盡量控制混凝土在同一澆筑平面，避免某一部位形成凹勢(shì)堆積較厚深顏色細(xì)顆粒多的水泥砂漿。(3)嚴(yán)格控制分層澆筑上料時(shí)間，不使深顏色細(xì)顆粒多的水泥砂漿接近初凝；嚴(yán)禁澆筑冷縫。(4)加強(qiáng)上下層混凝土結(jié)合處的振搗，保證上層混凝土振搗時(shí)振搗器插入下層混凝土至少5cm，嚴(yán)禁過(guò)振，特別是在模板面。

【標(biāo)準(zhǔn)規(guī)范】

《建筑固廢再生砂粉應(yīng)用技術(shù)規(guī)范》行標(biāo)

《建筑物綠色拆除與建筑垃圾綜合利用技術(shù)規(guī)程》CECS

《預(yù)拌混凝土使用說(shuō)明書》團(tuán)標(biāo)

《砂漿和混凝土用石屑》團(tuán)標(biāo)

《預(yù)拌混凝土產(chǎn)品質(zhì)量追溯規(guī)范》團(tuán)標(biāo)

【會(huì)議培訓(xùn)】

2025全國(guó)混凝土行業(yè)創(chuàng)新發(fā)展與廢棄物資源再生技術(shù)交流大會(huì)

第十屆全國(guó)建筑固廢和余泥渣土處理及資源化利用大會(huì)暨中國(guó)砂石協(xié)會(huì)建筑固廢利用分會(huì)年會(huì)

2025第二十一屆全國(guó)商品混凝土可持續(xù)發(fā)展論壇暨2025中國(guó)商品混凝土年會(huì)

預(yù)拌（商品）混凝土應(yīng)用技術(shù)和工藝技能線上培訓(xùn)

混凝土（砂漿）試驗(yàn)檢測(cè)方法實(shí)操教學(xué)線上培訓(xùn)

【咨詢服務(wù)】

科技成果評(píng)價(jià)

預(yù)拌混凝土質(zhì)量追溯研究

高速公路及橋涵高性能混凝土技術(shù)咨詢

課題研究

研發(fā)中心建設(shè)

產(chǎn)品檢測(cè)

綠色建材產(chǎn)品認(rèn)證

[綠滿庭院]《HJ建筑圍護(hù)結(jié)構(gòu)自保溫技術(shù)體系》推廣等

【建材“雙碳”業(yè)務(wù)】

低碳膠凝材料研發(fā)與制備

復(fù)合摻合料和再生復(fù)合摻合料研發(fā)與制備

建筑垃圾處置與資源化利用

建筑垃圾再生砂粉應(yīng)用技術(shù)

建筑垃圾再生輕粗骨料技術(shù)

碳化再生骨料制備技術(shù)

【期刊著作】

《新技術(shù)在混凝土中的應(yīng)用》圖書

《常見預(yù)拌混凝土質(zhì)量事故分析百例》圖書

《預(yù)拌混凝土企業(yè)標(biāo)準(zhǔn)化試驗(yàn)室建設(shè)指南》圖書

混凝土技術(shù)發(fā)展中心（以下簡(jiǎn)稱“中心”）隸屬建筑材料工業(yè)技術(shù)情報(bào)研究所，主要職能是跟蹤分析和研究國(guó)內(nèi)外混凝土行業(yè)科技前沿動(dòng)態(tài)，為全國(guó)混凝土行業(yè)開展技術(shù)服務(wù)工作，包括出版技術(shù)期刊、研究制定標(biāo)準(zhǔn)、開展技術(shù)咨詢、舉辦技術(shù)會(huì)議、承擔(dān)行業(yè)培訓(xùn)、從事認(rèn)證評(píng)價(jià)和開發(fā)研究等，中心是建材情報(bào)所主要業(yè)務(wù)部門之一。中心擁有員工10人，其中博士3人，正高職稱3人，副高職稱4人。中心掛靠的行業(yè)協(xié)會(huì)分支機(jī)構(gòu)包括中國(guó)散裝水泥推廣發(fā)展協(xié)會(huì)混凝土專業(yè)委員會(huì)、中國(guó)散裝水泥推廣發(fā)展協(xié)會(huì)預(yù)制建筑產(chǎn)業(yè)專業(yè)委員會(huì)、中國(guó)砂石協(xié)會(huì)建筑固廢利用分會(huì)、建筑材料工業(yè)技術(shù)情報(bào)研究所雙碳研究中心。依托中心成立的平臺(tái)有預(yù)拌混凝土質(zhì)量追溯公共服務(wù)平臺(tái)、混凝土行業(yè)數(shù)字化服務(wù)平臺(tái)、中國(guó)商品混凝土行業(yè)企業(yè)專家委員會(huì)（擁有200余名行業(yè)一線專家）、北京砼享未來(lái)工程技術(shù)研究院（會(huì)員制技術(shù)和管理服務(wù)）。

中心每年參與多個(gè)混凝土技術(shù)咨詢和技術(shù)服務(wù)項(xiàng)目，包括雄安新區(qū)混凝土項(xiàng)目咨詢、河北省多個(gè)高速公路高性能混凝土技術(shù)咨詢、固廢基膠凝材料和再生復(fù)合摻合料研發(fā)和制備技術(shù)，以及數(shù)十個(gè)混凝土企業(yè)的技術(shù)服務(wù)工作。開展預(yù)拌混凝土綠色產(chǎn)品認(rèn)證和科技成果評(píng)價(jià)工作。

咨詢電話：孫繼成 焦素芳 李海亮 13520073698 13521286915

聲明：本文系轉(zhuǎn)載自互聯(lián)網(wǎng)，請(qǐng)讀者僅作參考，并自行核實(shí)相關(guān)內(nèi)容。若對(duì)該稿件內(nèi)容有任何疑問(wèn)或質(zhì)疑，請(qǐng)立即與鐵甲網(wǎng)聯(lián)系，本網(wǎng)將迅速給您回應(yīng)并做處理，再次感謝您的閱讀與關(guān)注。
