吳賢振教授：凍融作用下類砂巖材料聲發射特性研究取得新進展

日前，江西理工大學資源與環境工程學院、稀有金屬資源安全高效開采江西省重點實驗室吳賢振教授團隊在《金屬礦山》雜志在線首發了《凍融作用下不同粒徑類砂巖材料聲發射特性試驗研究》一文。該成果受到國家自然科學基金項目（編號：52464007，51664018，52164004）資助，團隊曾鵬副教授為本文通信作者。

巖石是由不同種類礦物按照一定方式組成的集合體，礦物顆粒作為關鍵組成部分，其尺寸大小對巖石力學特性具有重要影響。由于不同粒徑巖石的凍融損傷機制各異，導致其物理力學特性也表現出明顯不同。因此，開展凍融作用下不同粒徑巖石的力學及聲發射特性相關試驗研究，對邊坡、隧道圍巖等巖石工程的穩定性分析與控制具有現實意義。

為研究?jī)鋈谧饔脤?duì)不同粒徑巖石力學特性的影響，吳賢振教授團隊選用0.125~0.25 mm、0.3~0.5 mm、0.6~1 mm 3種粒徑的石英砂、水泥及硅粉為主要原材料，在保證水化反應充分的前提下，制備孔隙率相近的3種粒徑類砂巖試樣。然后對3種粒徑的類砂巖試樣進行不同循環次數的凍融試驗，再對凍融后試樣進行單軸壓縮聲發射（AE）試驗，重點研究?jī)鋈谧饔孟虏煌筋?lèi)砂巖的物理力學特性及其試樣破壞過程的聲發射特征，探索凍融作用下粒徑尺寸對巖石力學及聲發射特性的影響。

本項研究主要結論：

（1）隨著凍融循環次數增加，不同粒徑試樣譜面積逐漸增大，小孔隙占比逐漸減小，大、中孔隙占比逐漸增加，單軸抗壓強度與彈性模量逐漸降低，變化幅度隨著粒徑的增加逐漸增大。

（2）聲發射振鈴計數的演化過程呈現出明顯的階段性特征，可分為平靜、緩增、驟增3個階段。隨著凍融循環次數的增加，聲發射累計振鈴計數呈先增后減的變化趨勢，粗粒試樣在凍融20次后達到極大值，中、細粒試樣在凍融40次后達到極大值。

（3）聲發射值根據其變化規律可分為3個階段：波動上升階段、劇烈下降階段、平穩階段。聲發射值在平穩階段波動幅度顯著減小，且隨著粒徑的增大，其整體大小呈現下降趨勢。粗、中、細粒凍融類砂巖聲發射值波動幅度顯著減小，且分別降至0.8、1.25和1.65，這一現象可作為相應粒徑凍融類砂巖材料失穩破壞的前兆信息。

1 試樣制備及相關試驗

1.1 試樣制備

結合相關研究成果，并綜合考慮各種原材料特點，制作不同粒徑類砂巖試樣，具體配比為：32.5R普通硅酸鹽水泥:石英砂:硅粉:水:減水劑:懸浮穩定劑=10:10:1.2::0.1:0.006（為水的含量比值，由初步制樣試驗結果確定）。細、中、粗粒試樣使用的石英砂粒徑分別為0.125~0.25 mm、0.3~0.5 mm、0.6~1 mm。

為探究水用量對不同粒徑類砂巖孔隙率的影響規律，按照上述配比，在其余成分配比不變的前提下，每種粒徑試樣設置5種不同的水灰比：0.3、0.325、0.35、0.375、0.4（僅通過增加水的用量調控水灰比），對應的值為：3、3.25、3.5、3.75、4。3種粒徑試樣分別對應5種水灰比，共計15組，每組3個試樣，制樣48 h后脫模，放入恒溫恒濕標準養護箱中養護28 d。養護完成后進行超聲波測試，剔除縱波波速差異較大試樣。

初步制得試樣平均孔隙率，如圖1所示，當孔隙率為13%時，粗、中、細粒試樣所對應水灰比分別為0.322、0.336、0.357，對應的值分別為3.22、3.36、3.57。以此水灰比批量制取不同粒徑試樣，剔除部分不符合試驗要求試樣，測得到粗、中、細粒試樣實際平均孔隙率分別為12.88%、13.3%、13.12%。測試試樣密度、彈性模量、泊松比、抗壓強度、抗拉強度，并與砂巖相關參數對比分析，兩者物理力學參數相近，由此說明所制備試樣可歸為類砂巖材料。

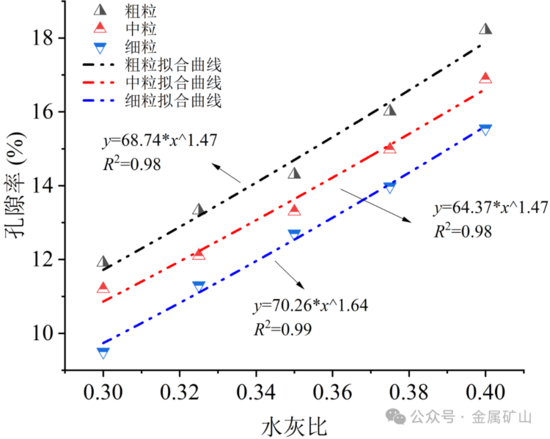

圖1 不同水灰比下試樣孔隙率

1.2 試驗方案

對3組粒徑試樣分別進行循環次數為0、20、40、60、80次的凍融試驗。其中，凍結溫度為-10 ℃、融化溫度為20 ℃、凍結時間為2 h、融化時間為2 h。凍融試驗前，試樣先放入真空飽和儀進行飽水處理，壓強設置為-0.1 MPa，飽水時間為48 h，飽水后用保鮮膜完全包裹，防止水分流失。試樣完成相應次數的凍融循環后，放入核磁共振儀檢測，再進行單軸壓縮聲發射試驗。試驗采用RMT-150C巖石力學加載系統，以0.002 mm/s的加載速率進行位移控制。通過PCI-Ⅱ型聲發射儀采集試樣破壞過程的聲發射信號，聲發射傳感器類型為nano30，前置放大增益設為40 dB，采樣率為1 MSPS，門檻值為45 dB。

2 物理力學特征

2.1 孔隙率與孔徑分布

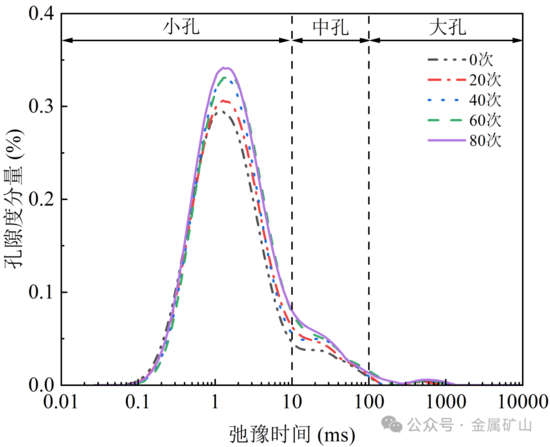

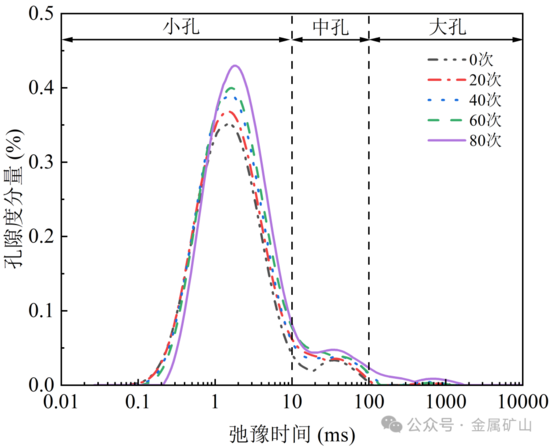

對不同粒徑試樣進行核磁共振檢測，分別得到凍融0、20、40、60、80次后試樣的分布曲線如圖2所示。隨著凍融循環次數增加，3種粒徑試樣的譜峰面積均有不同程度的增加。凍融循環80次后，粗粒試樣孔隙率增加了3.22%，增長率為24.79%；中粒試樣孔隙率增加了3.07%，增長率為23.6%；細粒試樣孔隙率增加了2.51%，增長率為19.78%。隨著粒徑的增大，試樣孔隙率的增長率呈上升趨勢，凍融作用對粗粒徑試樣的劣化損傷更為顯著。

（a）粗粒

（b）中粒

（c）細粒

圖2 3種試樣的譜分布圖

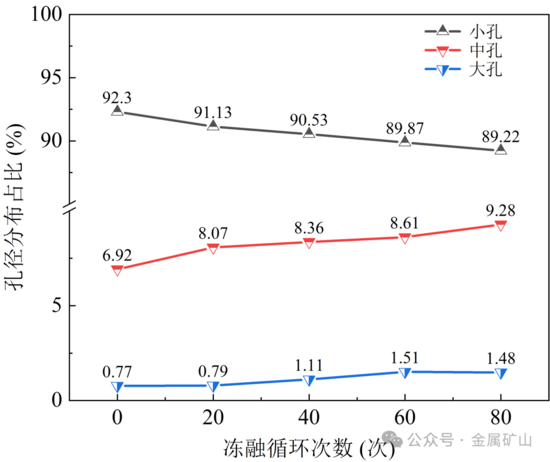

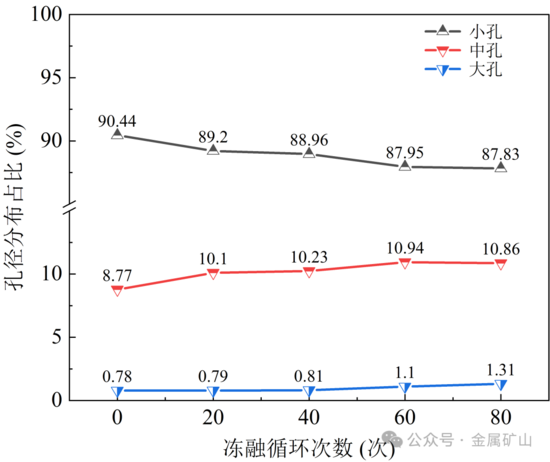

為定量描述試樣內部孔隙結構的變化，將弛豫時間＜10 ms的孔隙視為小孔，10 ms＜＜100 ms的孔隙視為中孔，＞100 ms的孔隙視為大孔?？讖秸急茸兓?guī)律如圖3所示。隨著凍融循環次數增加，3種試樣小孔占比逐漸減小，大、中孔隙占比則有所上升。經歷80次凍融循環的粗、中、細粒試樣，其小孔占比下降幅度分別為3.34%、2.89%、1.82%，中孔占比增加幅度分別為34.10%、23.83%、18.76%，大孔占比增加幅度分別為92.21%、67.95%、51.39%。粗粒試樣大孔占比的變化幅度遠高于中、小孔，表明粗粒試樣凍融過程中往往伴隨著更多大孔隙產生。

（a）粗粒

（b）中粒

（c）細粒

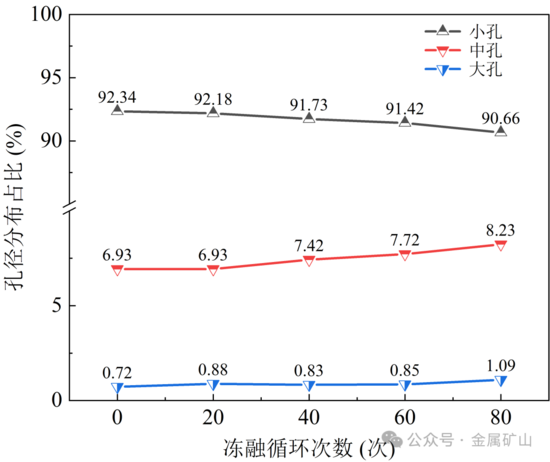

圖3 3種試樣中孔徑分布占比變化規律

2.2 應力—應變曲線

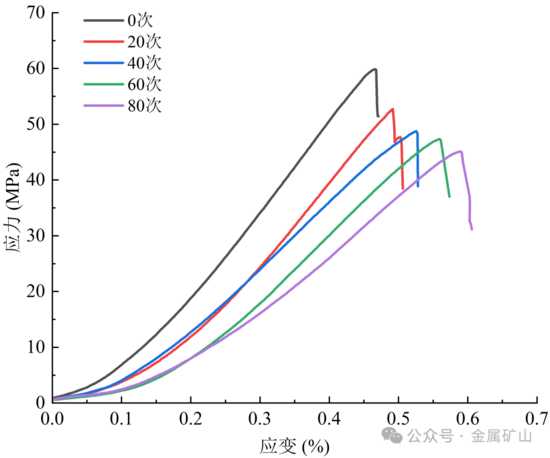

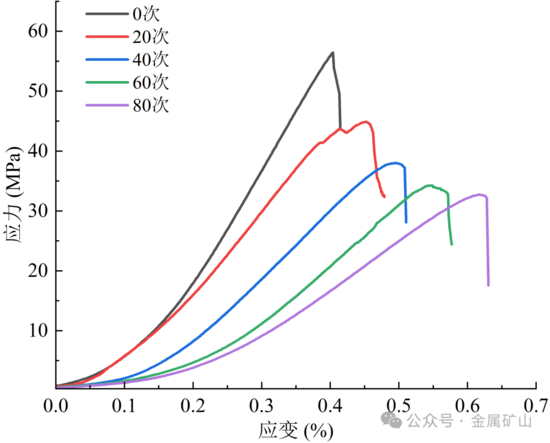

不同凍融循環次數粗、中、細粒試樣單軸壓縮應力—應變曲線如圖4所示。不同凍融循環次數試樣的應力—應變的變化規律較為相似，可劃分為孔隙壓密階段（Ⅰ）、彈性變形階段（Ⅱ）、塑性變形階段（Ⅲ）及峰后階段（Ⅳ）4個階段。隨著凍融循環次數的增加，試樣內部孔隙不斷擴展、微小損傷逐漸積累，壓密階段的持續時間增加，彈性階段斜率與塑性變形階段應力水平降低，峰后階段試樣破壞程度加劇。

（a）粗粒

（b）中粒

（c）細粒

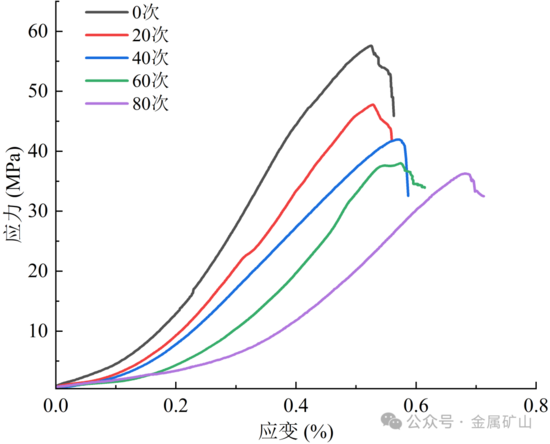

圖4 不同凍融次數3種粒徑類砂巖應力—應變曲線

2.3 單軸抗壓強度與彈性模量

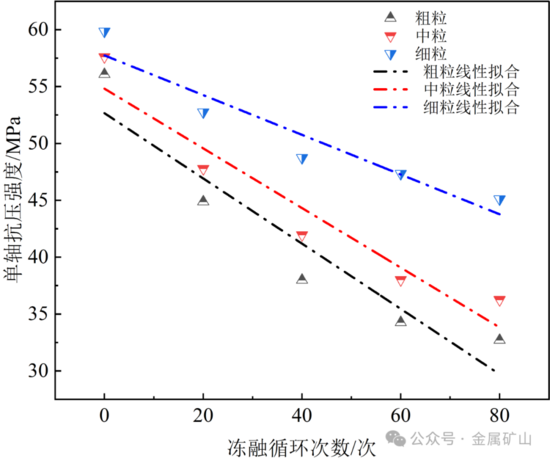

圖5和圖6分別為單軸抗壓強度和彈性模量隨凍融循環次數變化規律。凍融循環80次后，粗、中、細粒試樣的單軸抗壓強度劣化度分別為41.68%、37.06%、24.64%，彈性模量劣化度分別為46.29%、40.86%、37.11%。隨著粒徑的增加，單軸抗壓強度和彈性模量下降速率呈增長趨勢。試樣粒徑越大，其受凍融循環的劣化作用越顯著。

圖5 單軸抗壓強度隨凍融循環次數變化規律

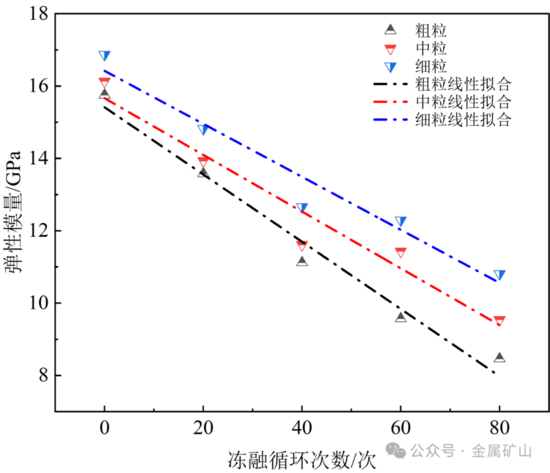

圖6 彈性模量隨凍融循環次數變化規律

3 聲發射特性

3.1 聲發射振鈴計數

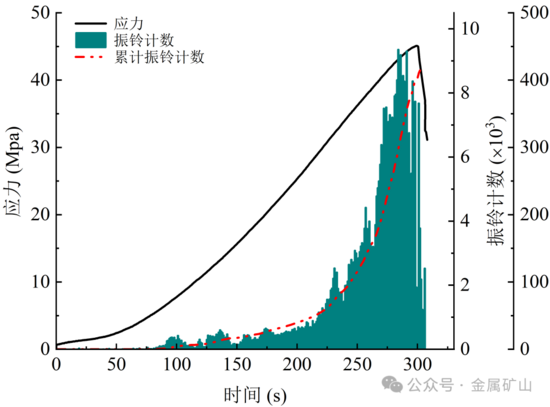

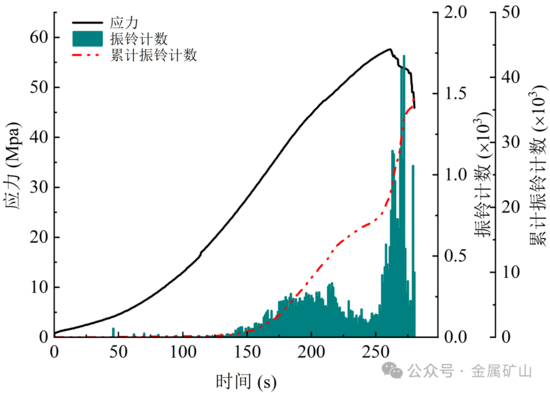

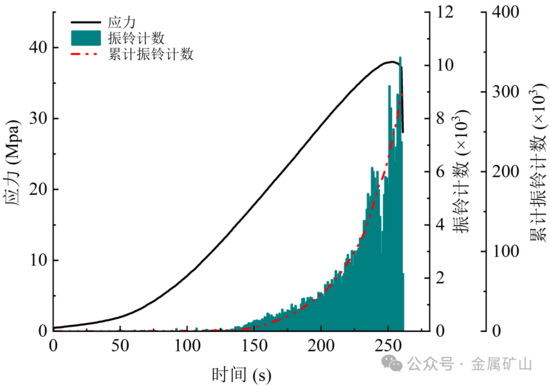

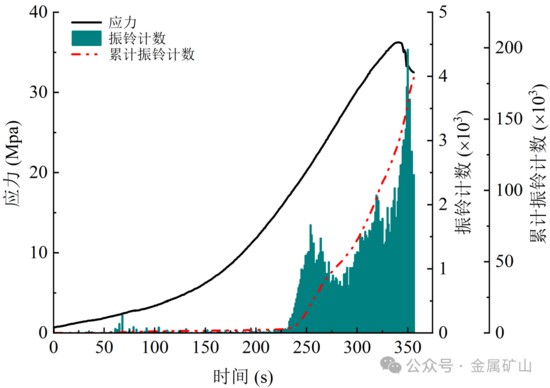

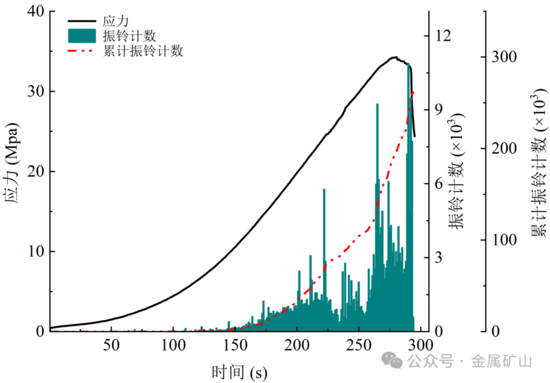

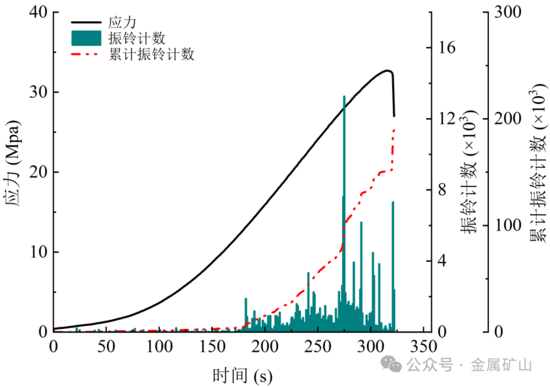

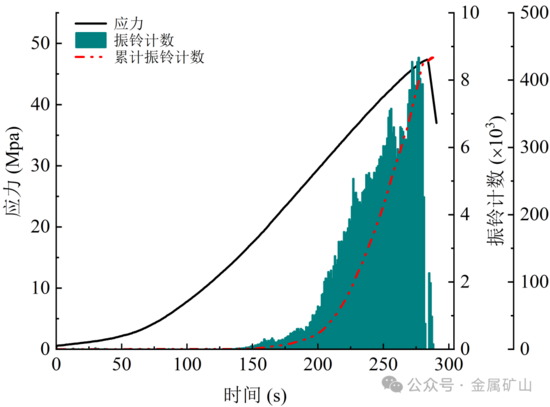

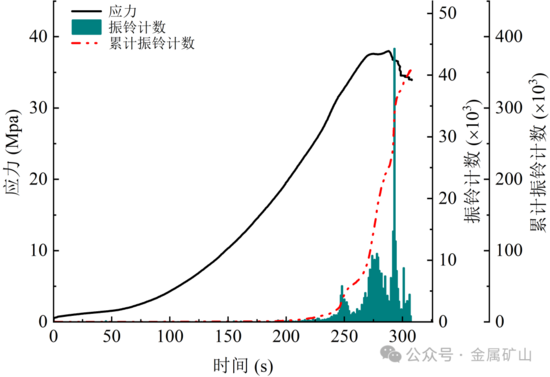

圖7~圖9為3類試樣應力—振鈴計數—累計振鈴計數與時間關系曲線。不同凍融循環次數類砂巖振鈴計數演化曲線變化規律相近，總體可分為平靜、緩增、驟增3個階段：① 平靜階段，試樣原生裂隙缺陷逐漸被壓密，使得其內部整體趨于完整，聲發射活躍度處于較低水平；② 緩增階段，在外部荷載的持續作用下，試樣原生裂紋逐漸擴展、次生裂紋不斷萌生與發育，表現為聲發射振鈴計數增加；③ 驟增階段，試樣接近峰值應力時，區域裂紋迅速匯聚后大范圍貫通，聲發射振鈴計數出現峰值，隨后振鈴計數保持高水平但增速減緩。

（a）0次

（b）20次

（c）40次

（d）60次

（e）80次

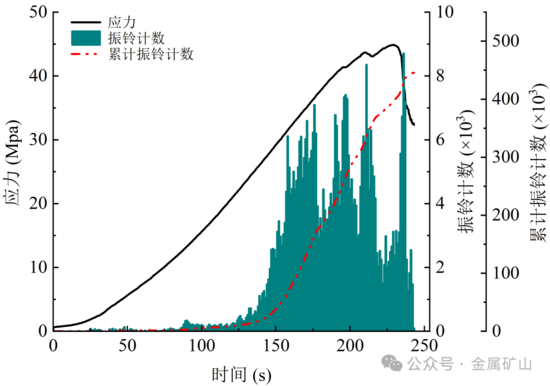

圖7 粗粒試樣聲發射振鈴計數、振鈴累計數及應力隨時間變化特征

（a）0次

（b）20次

（c）40次

（d）60次

（e）80次

圖8 中粒試樣聲發射振鈴計數、振鈴累計數及應力隨時間變化特征

（a）0次

（b）20次

（c）40次

（d）60次

（e）80次

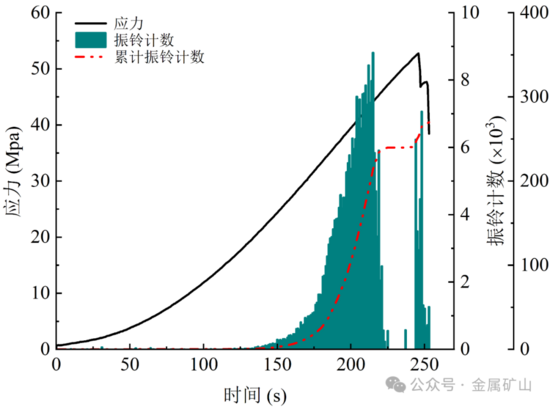

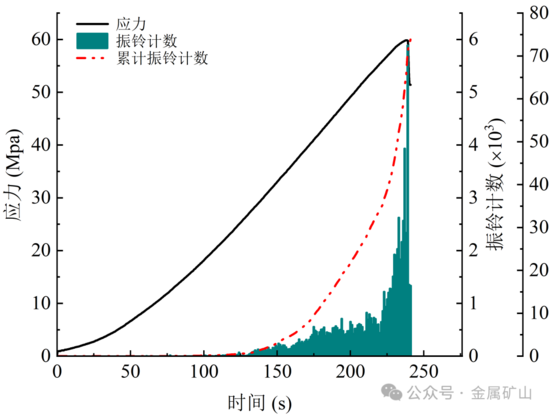

圖9 細粒試樣聲發射振鈴計數、振鈴累計數及應力隨時間變化特征

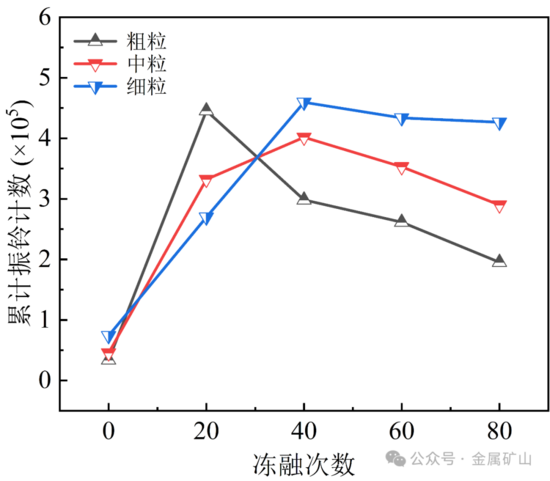

統計得到3種粒徑類砂巖試樣聲發射累計振鈴計數變化規律如圖10所示。隨凍融循環次數的增加，3種試樣聲發射累計振鈴計數整體呈先增后減的變化趨勢。主要原因是凍融循環初期試樣內部微裂紋不斷擴展，有利于荷載作用下局部破裂產生，累計振鈴計數增加。隨著凍融循環次數的增加，微裂隙不斷貫通，在外荷載作用下微破裂減少，累計振鈴計數降低。此外，凍融過程中冰晶生長產生的壓力易在顆粒邊界處集中，粗粒試樣晶體粒度大，顆粒邊界少，產生的局部應力高，使得顆粒間結構更易被破壞。粗粒試樣凍融損傷進程快于中、細粒試樣，凍融20次后達到極大值，中、細粒試樣凍融40次后達到極大值。

圖10 聲發射累計振鈴計數變化特征

3.2 聲發射

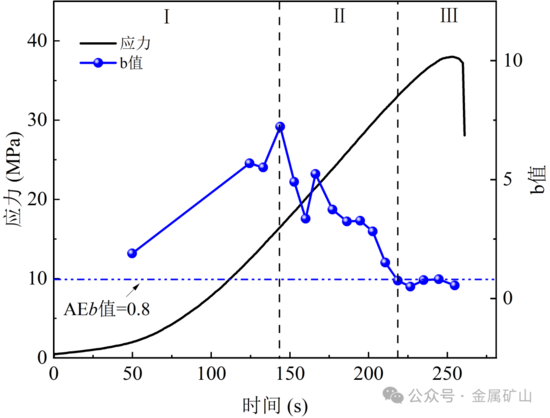

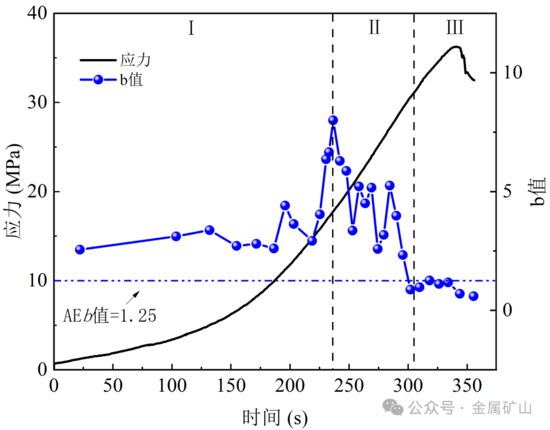

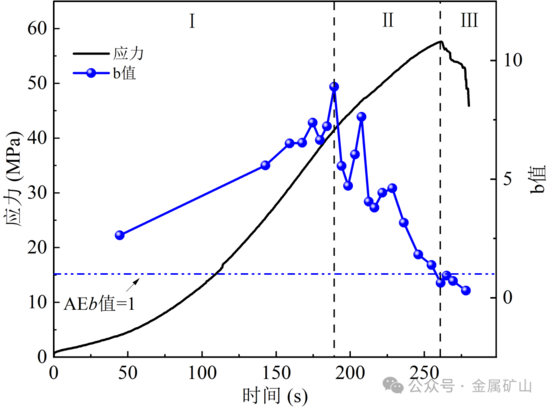

統計分析得到不同凍融循環次數下3種粒徑試樣的聲發射值—應力隨時間變化曲線如圖11~圖13所示。根據聲發射值演化特征，將其劃分為3個階段，即為初期波動上升階段I、劇烈下降階段II和平穩階段III。

聲發射值在第Ⅰ階段達到峰值后整體呈下降趨勢，表明在加載初期試樣內部以小尺寸裂紋擴展為主，進入第Ⅱ階段后試樣內部破壞形式則逐漸變?yōu)榇蟪叨绕茐?。進入平穩階段Ⅲ，聲發射值趨于平穩，在較小范圍內波動。不同粒徑試樣的聲發射值在此階段存在差異，具體來說，粗粒試樣進入該階段后值降至0.8以下，分布區間為0.45~0.8；中粒試樣進入該階段后值降至1.25以下，分布區間為0.5~1.25；細粒試樣進入該階段后值降至1.65以下，分布區間為0.75~1.65。因此，當粗、中、細粒試樣的聲發射值分別降至0.8、1.25、1.65以下，且波動幅度顯著減小，可作為相應試樣破壞的有效預測預警信息。

（a）0次

（b）20次

（c）40次

（d）60次

（e）80次

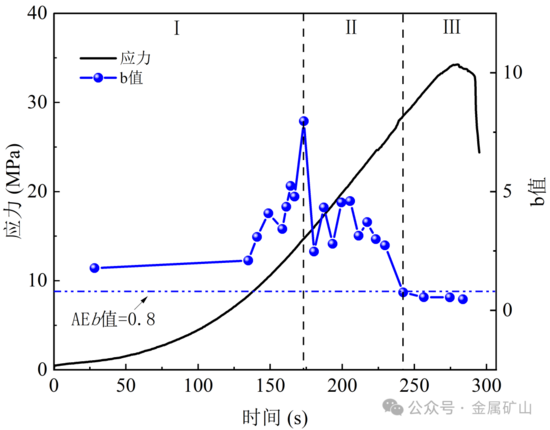

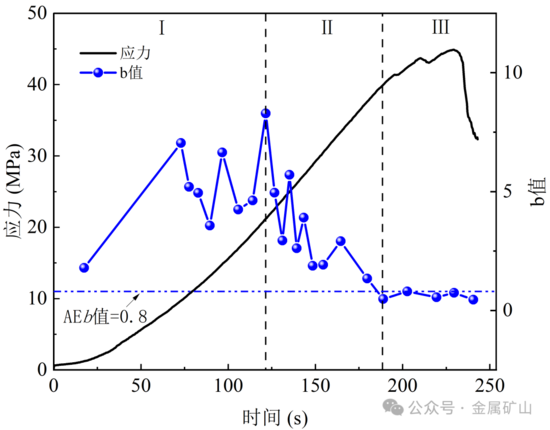

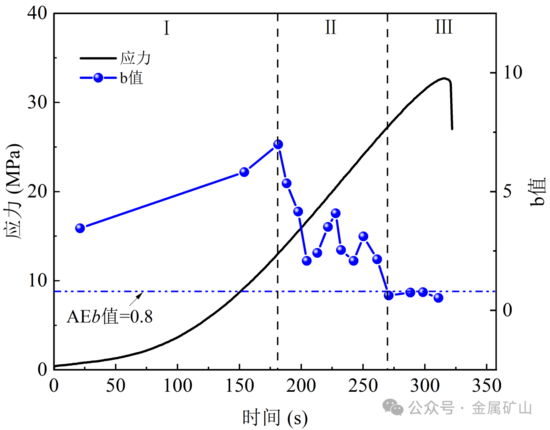

圖11 粗粒試樣聲發射值—應力隨時間變化特征

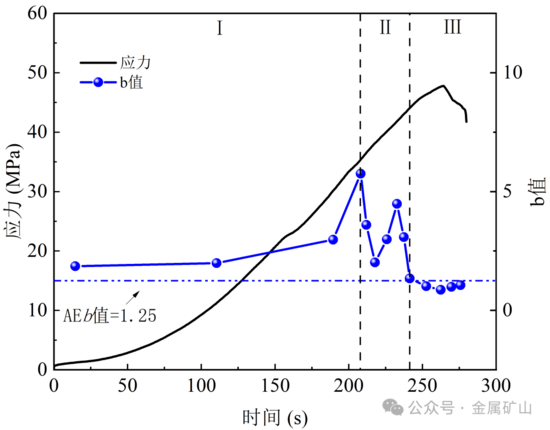

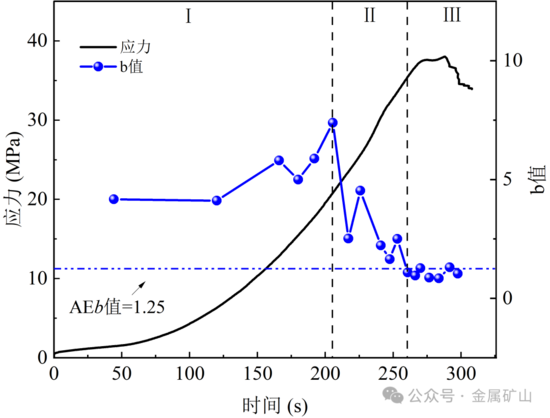

（a）0次

（b）20次

（c）40次

（d）60次

（e）80次

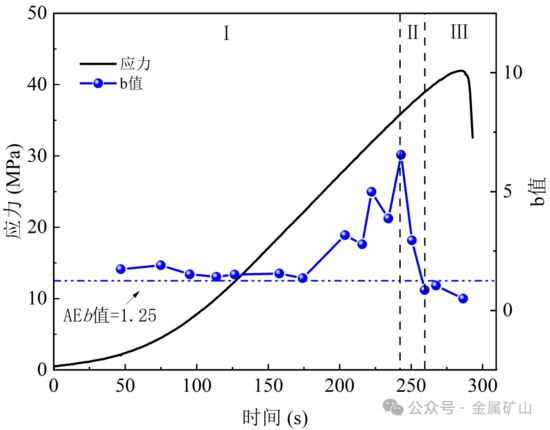

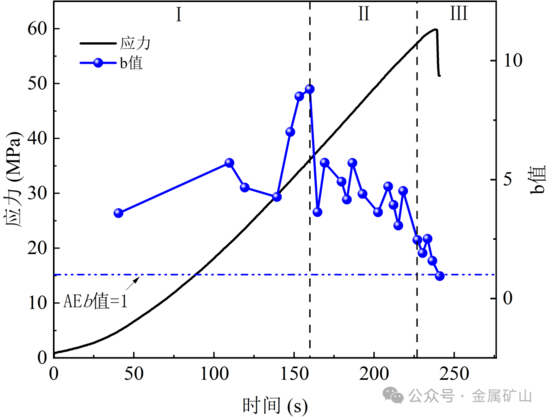

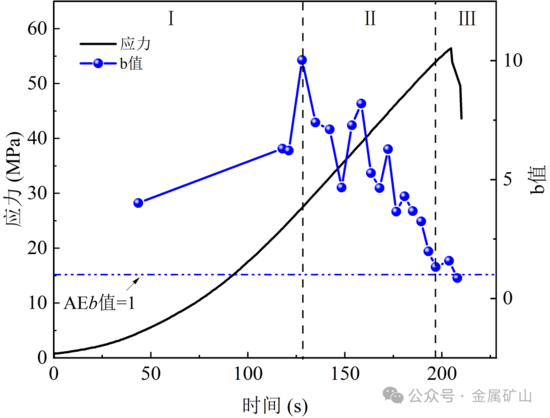

圖12 中粒試樣聲發射值—應力隨時間變化特征

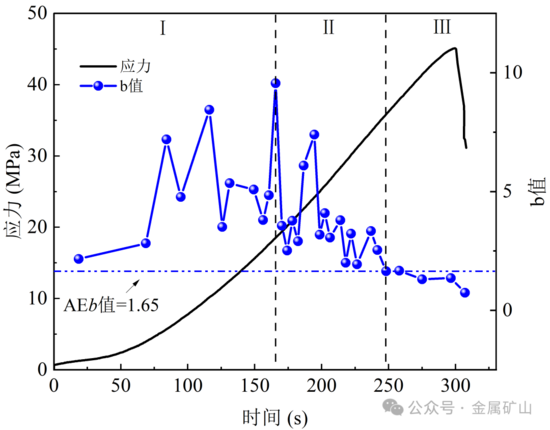

（a）0次

（b）20次

（c）40次

（d）60次

（e）80次

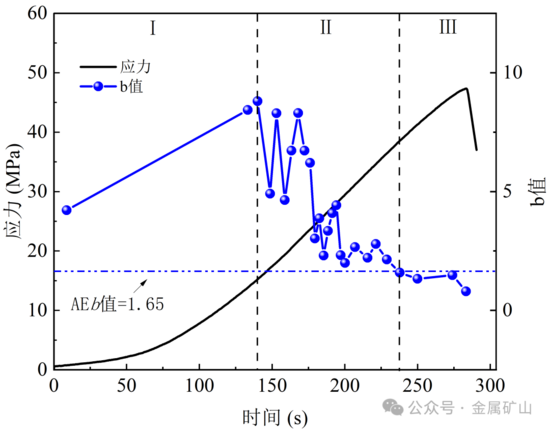

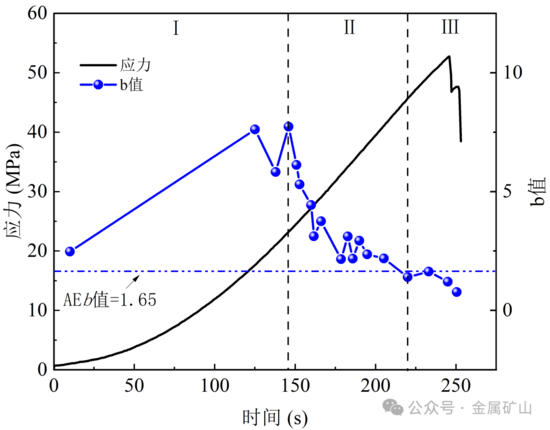

圖13 細粒試樣聲發射值—應力隨時間變化特征

成果來源

吳賢振，丁輝，曾鵬，趙奎，楊賢達，李從明，楊硯．凍融作用下不同粒徑類砂巖材料聲發射特性試驗研究[J/OL].金屬礦山，1-14[2025-03-28].
